Punkt wyjścia – czego oczekujesz od odwodnienia nowego parkingu
Funkcja odwodnienia w praktyce użytkowania
System odwodnienia liniowego na parkingu nie jest ozdobą nawierzchni, tylko jednym z kluczowych elementów, które decydują o tym, czy parking będzie działał bezproblemowo przez lata. Przy nowym parkingu we Wrocławiu zadanie jest podwójnie istotne: intensywne opady nawalne, wysoki poziom wód gruntowych i gęsta zabudowa szybko obnażają każdy błąd w projekcie. Odwodnienie liniowe ma zabezpieczyć konstrukcję parkingu, użytkowników i sąsiednie obiekty przed wodą, która pojawia się nagle i w dużej ilości.
Jeśli układ korytek, wpustów i rur jest dobrze zaprojektowany, nawierzchnia nie rozmięka, nie powstają koleiny, nie dochodzi do podmywania podbudowy, a woda nie podcieka pod fundamenty sąsiednich budynków. Z punktu widzenia użytkownika kluczowy jest brak kałuż w miejscach wejść do budynku, przy przejściach pieszych, przy automatach parkingowych oraz na drogach manewrowych. Z punktu widzenia zarządcy – łatwa konserwacja, możliwość mechanicznego odśnieżania i brak awarii podczas ulew.
Odwodnienie liniowe współpracuje z całą konstrukcją parkingu: spadkami nawierzchni, warstwami konstrukcyjnymi, kanalizacją deszczową i rozwiązaniami retencyjnymi. Jeśli którykolwiek z tych elementów jest zaprojektowany lub wykonany nieprawidłowo, system zaczyna „chorować”: pojawiają się zastoiny wody, przelewania przez ruszty, zapychanie się korytek, a w skrajnych przypadkach – cofki wody z kanalizacji do systemu odwodnieniowego.
Odwodnienie na papierze a zachowanie wody przy ulewie
Na rysunku projektowym prawie każdy system działa idealnie: strzałki spadków są czytelne, rzędne się zgadzają, a ilość wody policzona jest do dwóch miejsc po przecinku. Rzeczywistość na budowie wygląda inaczej. Podczas pierwszej dużej ulewy szybko wychodzą na jaw wszystkie uproszczenia: niedokładne zagęszczenie podbudowy w pobliżu korytek, lokalne odwrócone spadki, źle ustawione rzędne wpustów, zbyt mała ilość studzienek rewizyjnych czy pominięcie dopływu wody z przyległych terenów.
Dlatego projekt odwodnienia liniowego powinien uwzględniać nie tylko teoretyczne natężenia deszczu z norm, ale także specyfikę wrocławskich opadów nawalnych. W praktyce oznacza to stosowanie buforów bezpieczeństwa: przewymiarowanie przekrojów w newralgicznych miejscach, unikanie nadmiernego wydłużania pojedynczych ciągów korytek bez wpustów pośrednich oraz zapewnienie awaryjnych dróg odpływu (np. awaryjne spływy powierzchniowe na tereny zielone zamiast do budynku).
Na etapie rozmów z projektantem warto wymagać, aby system odwodnienia został przeanalizowany „oczami wody”: skąd woda spływa, którędy, co się stanie, jeśli wpust się zatka lub rura częściowo zamuli. Takie „negatywne” spojrzenie pozwala wyłapać błędy, które w standardowym ujęciu rysunkowym pozostają niewidoczne.
Podstawowe elementy systemu odwodnienia liniowego
Typowy system odwodnienia liniowego parkingu składa się z kilku współpracujących ze sobą elementów. Każdy z nich trzeba rozumieć oddzielnie, ale też w całym łańcuchu przepływu wody:
korytka liniowe – prefabrykowane elementy z betonu polimerowego, betonu, tworzywa lub stali; zbierają wodę z nawierzchni po całej swojej długości,
ruszty – nakładki na korytka, po których poruszają się pojazdy; dobierane pod względem klasy obciążenia i bezpieczeństwa użytkowników (szczeliny, antypoślizg, wygląd),
wpusty i studzienki – punkty, w których woda z korytek trafia do rur; często pełnią też rolę osadników, zatrzymując piasek i zanieczyszczenia,
rurociągi – przewody kanalizacji deszczowej odprowadzające wodę do odbiornika lub układu retencyjnego,
odbiornik – miejsce docelowego odprowadzenia: kanalizacja deszczowa, ogólnospławna, zbiornik retencyjny, system rozsączający, rów melioracyjny lub ciek wodny.
Projektując parking we Wrocławiu, trzeba dodatkowo uwzględnić relacje z innymi elementami zagospodarowania: wjazdami na ulicę, chodnikami miejskimi, terenami zielonymi oraz odwodnieniem dachów budynków. Często dachowe rurociągi spustowe wprowadzają dodatkową wodę w okolice parkingu, która nie jest ujęta w prostych obliczeniach powierzchni.
Praktyczna zasada: traktuj system odwodnienia liniowego jak kręgosłup całego parkingu. Od jego przebiegu i poziomów zależy, jak ułożą się spadki nawierzchni, gdzie będą osie jezdni, a nawet jak zostaną zaprojektowane progi i krawężniki. Kolejność projektowania powinna to odzwierciedlać – najpierw kierunki spływu i lokalizacja głównych kanałów, potem detale układu stanowisk postojowych.
Specyfika Wrocławia: gleby, opady i gęsta zabudowa
Wrocław leży w dolinie Odry i jej dopływów, na terenach, gdzie często występują grunty spoiste (gliny, pyły), a poziom wód gruntowych bywa wysoki i zmienny sezonowo. W praktyce oznacza to ograniczoną chłonność gruntu i mniejszą skuteczność prostych rozwiązań rozsączających. Na wielu działkach korzystne jest łączenie odwodnienia liniowego z retencją powierzchniową (np. nieco obniżone zieleńce), a nie tylko z klasycznymi skrzynkami rozsączającymi.
Do tego dochodzą intensywne opady nawalne. Krótkotrwałe, ale bardzo silne deszcze potrafią w kilka minut wypełnić szczelnie zaprojektowany system do granic możliwości. Dlatego przy nowym parkingu w mieście projektant musi wziąć pod uwagę nie tylko średnioroczne sumy opadów, ale także epizody ekstremalne. Między innymi z tego powodu lokalne władze coraz mocniej promują rozwiązania retencyjne i ograniczają maksymalne dopuszczalne natężenia odpływu do kanalizacji.
Gęsta zabudowa Wrocławia – szczególnie na osiedlach wielorodzinnych i w rejonach usługowych – powoduje, że na niewielkim terenie kumuluje się duża ilość uszczelnionych powierzchni: dachów, parkingów, chodników. Bez przemyślanego systemu odwodnienia liniowego woda zaczyna szukać najniższych punktów, którymi często bywają podziemne garaże, wejścia do budynków lub sąsiednie, starsze posesje. Projektant musi przewidzieć, by nowy parking nie pogorszył sytuacji u sąsiadów.
Co sprawdzić na starcie – krótka checklista oczekiwań
Przed pierwszym spotkaniem z projektantem lub wykonawcą warto jasno określić swoje wymagania wobec odwodnienia liniowego. Ułatwi to projektowanie i pomoże uniknąć późniejszych korekt.
krok 1: spisz, gdzie absolutnie nie może zalegać woda (wejścia, bramy, przejścia piesze, dojścia do śmietników, miejsca dostaw),
krok 2: ustal, czy parking będzie regularnie odśnieżany mechanicznymi pługami – od tego zależy dobór rusztów i sposób posadowienia korytek względem nawierzchni,
krok 3: określ, czy dopuszczasz powstawanie płytkich, krótkotrwałych zastoin podczas ekstremalnego deszczu, jeśli nie zagrażają ruchowi ani budynkom,
krok 4: zdecyduj, czy na działce mają powstać elementy zieleni retencyjnej – obniżone trawniki, ogrody deszczowe, muldy, które odciążą system odwodnienia,
krok 5: zapisz oczekiwany poziom nakładu na bieżące utrzymanie – częstotliwość czyszczenia korytek, dostęp do studzienek, możliwy czas wyłączenia miejsc postojowych.
Co sprawdzić na koniec tego etapu: czy masz spisane w kilku punktach swoje kluczowe wymagania dotyczące braku kałuż, szybkości odprowadzania wody, możliwości odśnieżania i łatwości konserwacji. Taki dokument jest dobrym załącznikiem do założeń projektowych.

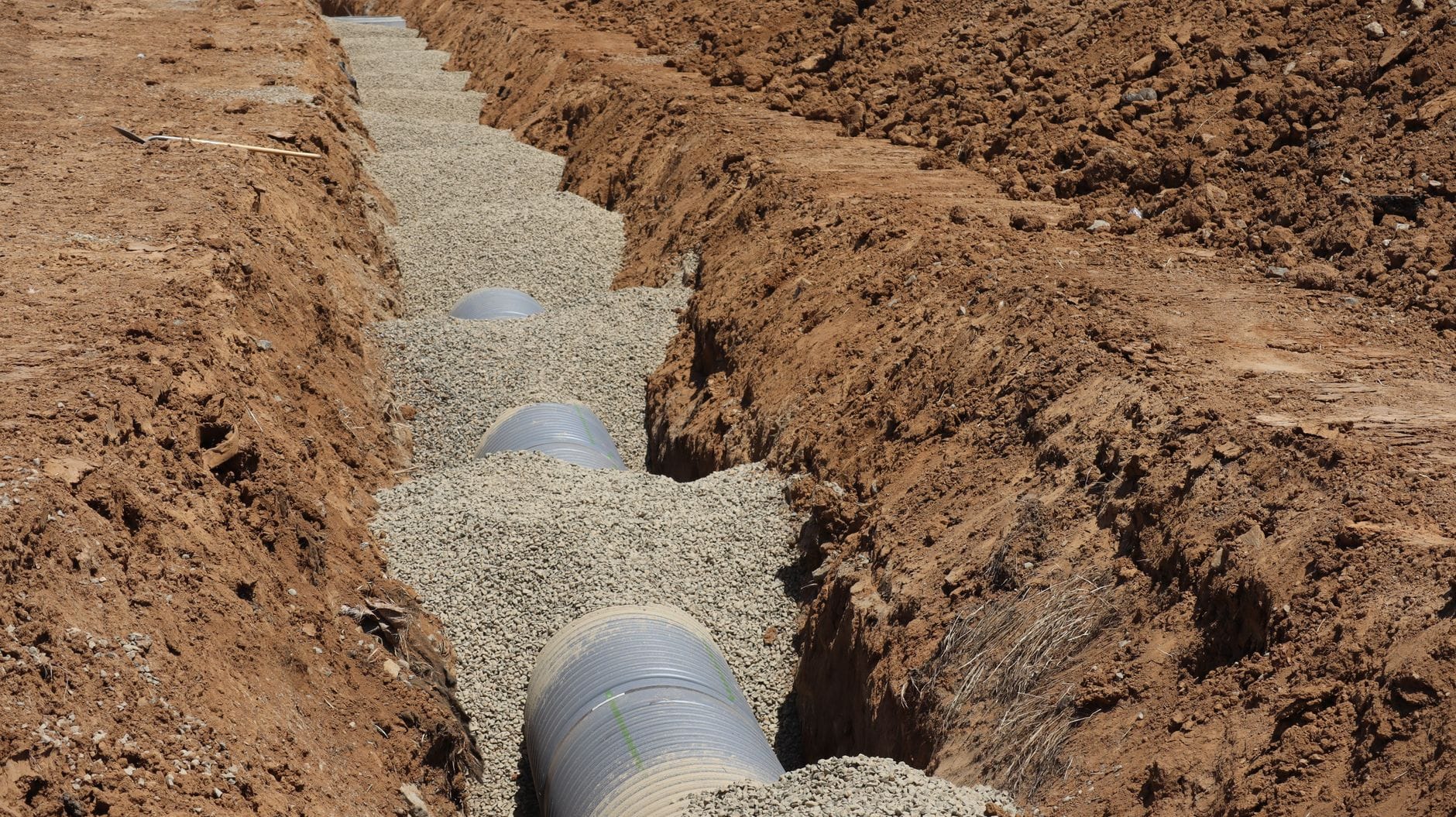

Źródło: Pexels | Autor: RDNE Stock project
Ramy formalne i lokalne uwarunkowania we Wrocławiu
Najważniejsze przepisy i normy przy projekcie odwodnienia
System odwodnienia liniowego parkingu nie funkcjonuje w próżni prawnej. Projektant musi uwzględnić szereg przepisów: od ustaw, przez rozporządzenia po normy branżowe. Inwestor, nawet jeśli nie zna szczegółów, powinien rozumieć, z czego wynikają konkretne wymagania.
Kluczowe akty prawne to przede wszystkim:
Prawo budowlane – określa zasady procesu inwestycyjnego, wymagania dotyczące projektu budowlanego i odpowiedzialność uczestników procesu,
Prawo wodne – reguluje gospodarowanie wodami, w tym zasady wprowadzania wód opadowych do wód powierzchniowych, ziemi i kanalizacji,
Rozporządzenie w sprawie warunków technicznych – definiuje m.in. wymagania dla odwodnienia działki, ochrony budynków przed wodą oraz powiązania z kanalizacją deszczową,
normy dotyczące kanalizacji deszczowej i odwodnienia (np. normy obliczeniowe dla deszczu, zasady projektowania odwodnień ulic i placów).
Na poziomie projektu budowlanego dla nowego parkingu we Wrocławiu odwodnienie liniowe jest zazwyczaj częścią projektu zagospodarowania terenu oraz projektu branży sanitarnej (instalacje kanalizacji deszczowej). Projektant musi przedstawić obliczenia hydrologiczne, schematy odwodnienia oraz rozwiązania retencyjne i podczyszczające, jeśli jest to wymagane.
Do tego dochodzą przepisy środowiskowe, zwłaszcza jeśli wody opadowe mają być odprowadzane do gruntu lub cieku wodnego. W zależności od skali inwestycji konieczne może być uzyskanie dodatkowych zgód wodnoprawnych lub uzgodnień z właściwymi organami.
Wytyczne miasta Wrocławia – gdzie szukać informacji
Każde miasto ma własne praktyki i wytyczne, a Wrocław w ostatnich latach mocno akcentuje retencję i lokalne zagospodarowanie wód opadowych. Przy nowym parkingu kluczowe są:
miejscowy plan zagospodarowania przestrzennego (MPZP) – określa m.in. dopuszczalny stopień uszczelnienia terenu, wymagany udział powierzchni biologicznie czynnej oraz często kierunki odprowadzenia wód,
warunki przyłączeniowe do kanalizacji deszczowej wydawane przez operatora (np. MPWiK) – określają maksymalne dopuszczalne natężenie odpływu, wymóg podczyszczania oraz dopuszczalne miejsca włączenia,
wytyczne Zarządu Dróg i Utrzymania Miasta – jeśli parking styka się z drogą publiczną, zjazdami miejskimi lub ma wpływ na odwodnienie ulicy.
Aktualne wymagania zwykle są dostępne na stronach internetowych odpowiednich instytucji lub w Biuletynie Informacji Publicznej. W praktyce pierwszy krok to sprawdzenie MPZP dla działki – jakich form zagospodarowania wód opadowych oczekuje dokument planistyczny. Kolejny – wystąpienie o warunki przyłączeniowe do kanalizacji deszczowej. Bez tych dokumentów projektant pracuje w próżni i może opracować rozwiązania, których nie da się uzgodnić.
Retencja i rozsączanie wód opadowych na działce
Coraz częściej miasto wymaga, aby przynajmniej część wód opadowych była zagospodarowana na terenie działki. Oznacza to konieczność zaprojektowania elementów takich jak:
zbiorniki retencyjne podziemne lub naziemne,
skrzynki rozsączające,
muldy chłonne i ogrody deszczowe,
nawierzchnie częściowo przepuszczalne (np. ażurowe) w wybranych strefach.
System odwodnienia liniowego może zasilać te elementy bezpośrednio lub pośrednio, przez układ rur i studni rozdzielających. Ważne, aby w projekcie wskazać priorytety: najpierw napełnienie zbiorników retencyjnych lub zasilenie ogrodów deszczowych, dopiero potem przelew do miejskiej kanalizacji. Taka logika wpisuje się w miejską politykę zatrzymywania wody w miejscu opadu.
Dobrym punktem odniesienia są materiały edukacyjne dotyczące odwodnień i retencji – przy projektach dachów i tarasów kontakt z wodą pojawia się w podobnym kontekście. Jeśli inwestor równolegle rozważa modernizację pokrycia lub systemu rynnowego, może sięgnąć po więcej o dachy i skoordynować oba tematy: spływ z dachów i odwodnienie parkingu.
W warunkach wrocławskich, gdzie poziom wód gruntowych bywa wysoki, systemy rozsączające wymagają szczególnej ostrożności. Konieczne są badania geotechniczne potwierdzające możliwość infiltracji, a także odpowiedni dystans między strefą rozsączania a poziomem wód gruntowych. Projektant musi też uwzględnić sąsiedztwo budynków, aby nie doprowadzić do zawilgocenia piwnic lub fundamentów.
Ograniczenia wynikające z sąsiedztwa i istniejącej infrastruktury
Nowy parking we Wrocławiu rzadko powstaje na „czystej kartce”. Najczęściej jest wciśnięty między istniejące budynki, drogi, zieleń i sieci uzbrojenia. Każdy z tych elementów wprowadza swoje ograniczenia dla odwodnienia liniowego.
Przykładowe ograniczenia:
istniejąca kanalizacja deszczowa o ograniczonej przepustowości lub dużym wypełnieniu – wymusza retencję na działce,
Jak istniejące otoczenie ogranicza projekt odwodnienia
W gęstej miejskiej zabudowie projekt odwodnienia liniowego jest zawsze kompromisem między „ideałem z katalogu” a realnym układem działki. Zanim pojawią się pierwsze kreski na rysunku, projektant musi dokładnie zinwentaryzować otoczenie.
Typowe ograniczenia, z którymi spotykają się inwestorzy we Wrocławiu:
kolizje z istniejącymi sieciami podziemnymi (wodociąg, gaz, ciepło, teletechnika),
mała głębokość posadowienia istniejącej kanalizacji deszczowej – uniemożliwia grawitacyjne włączenie odwodnienia z niższych części parkingu,
bliskość piwnic, garaży podziemnych lub starej zabudowy o słabej izolacji przeciwwilgociowej,
drzewa z rozbudowanym systemem korzeniowym, których nie wolno naruszyć,
ograniczona przestrzeń manewrowa dla sprzętu budowlanego – utrudnia wykonanie głębokich wykopów i montaż dużych zbiorników.
Jeśli parking powstaje przy istniejącym budynku mieszkalnym, częstym błędem jest prowadzenie korytek liniowych zbyt blisko ścian fundamentowych. Woda, która okresowo przelewa się z rusztów, może wtedy wnikać w strefę przyfundamentową. Zamiast tego korzystniejsze jest odsunięcie korytek od budynku i ukształtowanie spadków nawierzchni w stronę bezpieczniejszej strefy, np. ku zieleńcowi z funkcją retencyjną.
Projektant musi też sprawdzić, czy nowy parking nie przejmie spływu z sąsiednich terenów. Jeśli z wyżej położonej działki woda spływa przez planowany zjazd, odwodnienie liniowe może zostać przeciążone podczas każdego większego deszczu.
Co sprawdzić na tym etapie: czy masz aktualną mapę do celów projektowych z naniesionym uzbrojeniem, rzędnymi terenu i budynków; czy zostały zinwentaryzowane wszystkie wjazdy, wejścia i piwnice sąsiadujące z parkingiem; czy wiesz, skąd na parking może napływać woda spoza Twojej działki.
Rozpoznanie działki – krok 1: analiza warunków gruntowo-wodnych i ukształtowania terenu
Dlaczego grunt i woda decydują o systemie odwodnienia
Dobór odwodnienia liniowego w mieście zawsze zaczyna się od pytania: co dzieje się z wodą po tym, jak opuści ruszt korytka. Odpowiedź zależy głównie od dwóch rzeczy – parametrów gruntu i poziomu wód gruntowych. We Wrocławiu, z uwagi na dolinny charakter miasta i bliskość Odry, te warunki są bardzo zróżnicowane nawet w obrębie jednej dzielnicy.
Jeśli grunt dobrze przepuszcza wodę i poziom wód gruntowych jest głęboki, można śmielej stosować rozsączanie wód opadowych w podziemnych skrzynkach lub muldach. Tam, gdzie pod cienką warstwą nasypu zalega nieprzepuszczalna glina, rozsączanie może po prostu nie zadziałać – woda będzie zalegać i „podchodzić” do nawierzchni.
Dlatego pierwszym obowiązkowym krokiem jest zlecenie badań geotechnicznych, a nie bazowanie wyłącznie na ogólnych mapach hydrogeologicznych.
Badania geotechniczne – jakie informacje są kluczowe
Standardowe opracowanie geotechniczne dla parkingu i odwodnienia liniowego powinno dostarczyć kilku podstawowych danych. Szczególnie ważne są:
rodzaj i układ warstw gruntowych (czy są to piaski, żwiry, gliny, nasypy niekontrolowane),
współczynnik filtracji gruntu – decyduje, czy i jak szybko woda będzie wsiąkać,
poziom zwierciadła wód gruntowych oraz jego możliwe wahania sezonowe,
nośność gruntu w strefie planowanego posadowienia korytek i zbiorników,
obecność gruntów nasypowych, zanieczyszczonych, wymagających wymiany.
W praktyce, przy typowym parkingu osiedlowym, wystarcza kilka odwiertów w kluczowych punktach: w najwyższej i najniższej części terenu oraz w miejscach planowanych zbiorników retencyjnych. Dla większych obiektów (np. parking przy centrum handlowym) zakres badań bywa szerszy.
Jeżeli wynik badań pokazuje słabą przepuszczalność lub wysoki poziom wód gruntowych, należy dostosować założenia projektu:
ograniczyć zakres rozsączania na rzecz większej pojemności retencyjnej,
podnieść posadowienie części nawierzchni, aby oddalić ją od poziomu wód gruntowych,
zaplanować szczelne przewody odprowadzające wodę do kanalizacji zamiast skrzynek rozsączających.
Co sprawdzić: czy masz aktualną dokumentację geotechniczną dla swojej działki (nie sprzed kilkunastu lat); czy w opracowaniu podano wprost ocenę przydatności gruntu do rozsączania; czy projektant odwodnienia zapoznał się z tymi wynikami, a nie opiera się wyłącznie na mapie zasadniczej.
Analiza spadków i kierunków spływu na działce
Warunki gruntowo-wodne to tylko jedna strona medalu. Drugą jest ukształtowanie terenu. Nawet niewielkie różnice wysokości – rzędu kilku centymetrów – mogą zdecydować, gdzie woda będzie naturalnie dążyć, a gdzie będzie się gromadzić.
Kolejne kroki przy analizie terenu są dość proste, ale wymagają dokładności:
krok 1: na mapie do celów projektowych zaznacz główne linie spadku – od najbardziej wyniesionych miejsc do najniższych,
krok 2: wskaż wszystkie istniejące „niecki” – zagłębienia, w których po deszczu już dziś zbiera się woda,
krok 3: sprawdź, gdzie przebiegają wejścia do budynków, bramy garażowe, zejścia do piwnic – te miejsca muszą znaleźć się powyżej stref akumulacji wody,
krok 4: przeanalizuj, z których kierunków może napływać woda spoza projektowanego parkingu (np. z sąsiedniej wyższej działki).
Na tej podstawie projektant może wyznaczyć strefy, w których odwodnienie liniowe jest konieczne (np. wzdłuż krawędzi przy budynku, u stóp zjazdów) oraz te, gdzie wystarczą spadki ku zieleńcowi lub ogrodowi deszczowemu. Częsty błąd to „obwiedzenie” całego parkingu korytkami bez analizy spływu – system jest wtedy droższy i trudniejszy w utrzymaniu, a woda i tak może zalegać w lokalnych obniżeniach.
Co sprawdzić: czy na planie zagospodarowania terenu wyraźnie zaznaczono spadki i najniższe punkty; czy przy każdym wejściu, wjeździe do garażu i przejściu pieszym zaprojektowano bezpieczny kierunek spływu; czy projekt nie tworzy zamkniętych „wanien” bez odpływu.
Dobór typu nawierzchni pod kątem odwodnienia
Ukształtowanie terenu łączy się bezpośrednio z wyborem nawierzchni. Inaczej zachowa się gładki asfalt, inaczej kostka betonowa na podsypce, a jeszcze inaczej płyty ażurowe z wypełnieniem trawiastym czy żwirowym.
Przy projektowaniu odwodnienia liniowego w parkingach wrocławskich można przyjąć prosty schemat wyboru:
w strefach głównego ruchu samochodowego (dojazdy, manewry) – nawierzchnie szczelne z wyraźnymi spadkami ku korytkom i studzienkom,
w strefach postoju o mniejszym obciążeniu – możliwe nawierzchnie półprzepuszczalne (kostka na przepuszczalnej podbudowie, płyty ażurowe),
w strefach zieleni przy parkingu – obniżone trawniki, ogrody deszczowe, muldy, do których można skierować część spływu powierzchniowego.
Dobrze zaprojektowany układ nawierzchni pozwala zmniejszyć długość korytek i liczbę wpustów. Przykładowo, przy parkingu osiedlowym we Wrocławiu zastosowano pas kostki betonowej o lekkim spadku ku ogrodowi deszczowemu zamiast pełnego ciągu korytek – korytka pozostały jedynie przy wjeździe i przy wejściu do klatki schodowej, gdzie nie można dopuścić do zastoin.
Co sprawdzić: czy rodzaje nawierzchni na rysunku są spójne z koncepcją odwodnienia (szczelne tam, gdzie woda ma szybko trafić do korytek; przepuszczalne w strefach retencji); czy spadki nawierzchni nie kierują wody na sąsiednią działkę lub pod budynek.

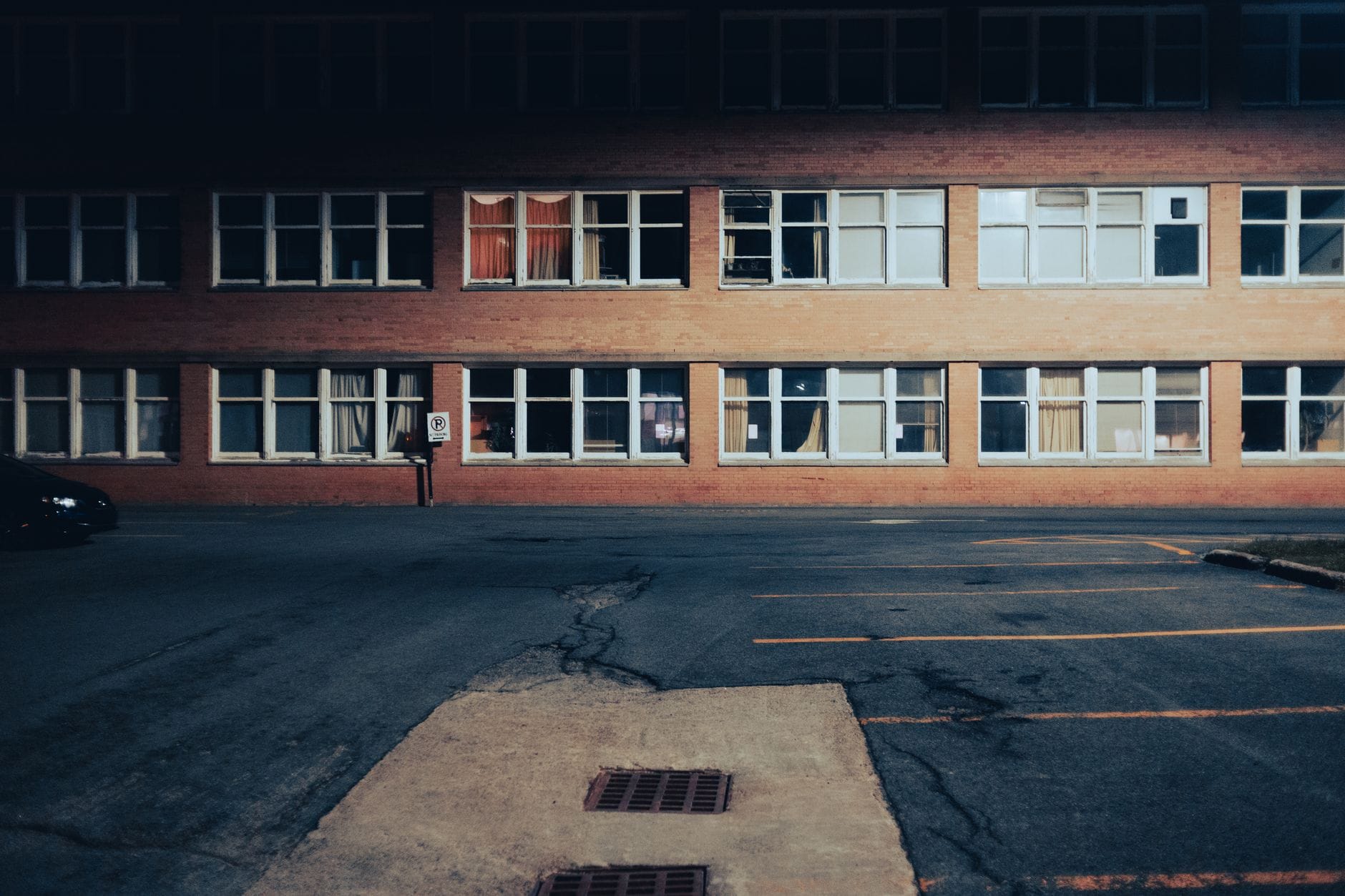

Źródło: Pexels | Autor: D Goug
Rozpoznanie potrzeb – krok 2: funkcja parkingu i obciążenia ruchem
Rodzaje parkingów a wymagania dla odwodnienia liniowego
Nie każdy parking w mieście pracuje w ten sam sposób. Inaczej eksploatowany jest niewielki parking przy kamienicy na Krzykach, a inaczej obiekt przy obiekcie biurowym na Popowicach czy przy galerii handlowej. Funkcja terenu wprost wpływa na wymagania dla odwodnienia liniowego.
Podstawowe pytania, które trzeba sobie zadać na starcie:
czy parking będzie ogólnodostępny, czy tylko dla mieszkańców/pracowników,
jakie pojazdy będą z niego korzystać (osobowe, dostawcze, śmieciarki, pojazdy serwisowe),
czy przewidywane są intensywne manewry pojazdów cięższych (np. regularne dostawy, wywóz odpadów),
czy parking będzie obsługiwał obiekt o dużej rotacji użytkowników (centrum handlowe, usługi) czy raczej stały zestaw pojazdów (osiedle, biurowiec).
Dla ruchu cięższego i bardziej intensywnego trzeba dobrać korytka o wyższej klasie obciążenia (np. D400, E600), odpowiednio posadowione w nawierzchni. Dla kameralnego parkingu przy budynku wielorodzinnym często wystarczą korytka klasy C250 w newralgicznych miejscach, ale już przy wjeździe dla śmieciarki warto przewidzieć wyższe parametry.
Co sprawdzić: czy projektant odwodnienia otrzymał od Ciebie informację o typach pojazdów, które będą realnie wjeżdżać na parking; czy na rysunkach oznaczono trasy przejazdu pojazdów cięższych i czy w tych strefach przyjęto odpowiednie klasy obciążenia korytek.
Natężenie ruchu i scenariusze eksploatacyjne
Sama informacja o typie pojazdów nie wystarcza. Trzeba ocenić, jak intensywnie powierzchnia parkingu będzie użytkowana w ciągu doby i tygodnia. W praktyce przydaje się kilka prostych scenariuszy:
parking osiedlowy – duże napełnienie nocą, umiarkowany ruch w godzinach porannych i popołudniowych, niewielki ruch w ciągu dnia,
parking biurowy – intensywny ruch rano i po południu, mniejsza rotacja w ciągu dnia, okresowe wzrosty podczas dostaw,
parking usługowo-handlowy – duża rotacja przez większość dnia, częsty ruch pieszy między pojazdami, częste manewry dostawcze,
parking przy obiekcie sportowym/kulturalnym – duże skoki obciążenia w krótkich okresach (przed i po wydarzeniu), reszta doby stosunkowo spokojna.
Im większa rotacja i natężenie ruchu, tym większe znaczenie ma:
bezpieczeństwo rusztów (antypoślizgowość, brak szerokich szczelin w strefach pieszych),
właściwe ustawienie korytek względem toru jazdy – tak, by koła nie „łapały” krawędzi rusztu przy skrętach,
łatwość prowadzenia zimowego utrzymania – pługi, posypywarki, myjki ciśnieniowe.
Na ruchliwym parkingu przy markecie we Wrocławiu typowym błędem jest ustawienie korytek dokładnie w strefach częstych skrętów kół – ruszty szybciej się niszczą, śruby się luzują, a woda zamiast trafiać do korytek zaczyna omijać nierówną linię odwodnienia.
Co sprawdzić: czy projekt uwzględnia rzeczywisty sposób korzystania z parkingu, a nie tylko schematyczny układ miejsc; czy korytka i studzienki nie znajdują się w miejscach intensywnych manewrów lub przy zawężeniach jezdni; czy w strefach ruchu pieszego dobrano ruszty bezpieczne dla obcasów, lasek, wózków dziecięcych.
Odśnieżanie, sprzątanie i codzienna obsługa parkingu
Funkcja parkingu obejmuje także jego utrzymanie. Inaczej można podejść do odwodnienia tam, gdzie inwestor dysponuje stałą ekipą techniczną, a inaczej na osiedlu, gdzie odśnieżanie zleca się najtańszej firmie sezonowej.
Przy planowaniu odwodnienia liniowego konieczne jest kilka drobnych decyzji, które później mają duże znaczenie w eksploatacji:
czy do odśnieżania będą stosowane pługi z lemieszem stalowym, gumowym czy mieszanym,
czy przewiduje się mycie mechaniczne nawierzchni (zamiatarki, myjki),
jak często realnie będzie możliwe czyszczenie korytek i koszy wpustowych (raz w miesiącu, raz na sezon, rzadziej).
Od tych odpowiedzi zależy:
wysokość posadowienia rusztu względem nawierzchni (zbyt wysoki próg to trudność w odśnieżaniu, zbyt niski – ryzyko uszkodzenia krawędzi nawierzchni),
szerokość korytek i wielkość wpustów – tak, by nie zapychały się po pierwszym jesiennym opadzie liści,
dostępność punktów rewizyjnych – studzienki muszą być tam, gdzie da się do nich podjechać wozem asenizacyjnym lub otworzyć właz bez blokowania ruchu.
Bilans wód opadowych i kierunek odprowadzenia – krok 3
Szacowanie ilości wody opadowej z parkingu
Zanim zostanie narysowana pierwsza linia korytka, trzeba określić, ile wody w ogóle będzie musiał przejąć system. Dla parkingu we Wrocławiu podstawą są dane opadowe (np. z IMGW, opracowań lokalnych) oraz powierzchnia zlewni, którą tworzy utwardzona część terenu.
Praktyczne podejście można oprzeć na trzech krokach:
krok 1: wyznacz sumaryczną powierzchnię utwardzoną, która będzie odprowadzać wodę do odwodnienia liniowego (miejsca postojowe, jezdnie, chodniki przyległe),
krok 2: określ współczynniki spływu dla poszczególnych nawierzchni (asfalt, kostka betonowa, płyty ażurowe, zieleń obniżona),
krok 3: przyjmij deszcz obliczeniowy według wytycznych (czas trwania, intensywność) – projektant zwykle posiłkuje się lokalnymi wskaźnikami lub normami branżowymi.
Nawet przy przybliżonych wartościach szybko widać, czy mówimy o kilkunastu, czy kilkudziesięciu metrach sześciennych wody w trakcie jednej ulewy. Od tego zależy przekrój korytek, liczba wpustów i pojemność zbiorników retencyjnych.
Co sprawdzić: czy w dokumentacji projektowej pojawia się choćby prosty bilans wód opadowych; czy rozróżniono rodzaje nawierzchni przy liczeniu spływu; czy przyjęto parametry deszczu odniesione do Wrocławia, a nie ogólne „z internetu”.
Wybór strategii: odprowadzić, przetrzymać czy wpuścić w grunt
Przy bilansie wody pojawia się kluczowa decyzja: co z nią zrobić. Typowy parking może pracować w jednym z trzech schematów, często łączonych:
schemat 1 – szybkie odprowadzenie do kanalizacji deszczowej: woda trafia z korytek do sieci miejskiej lub zakładowej,
schemat 2 – retencja i kontrolowane odpływy: część wody jest chwilowo przetrzymywana w zbiornikach, skrzynkach rozsączających, ogrodach deszczowych, a odpływ do kanalizacji jest zdławiony,
schemat 3 – lokalna infiltracja: woda po wstępnym podczyszczeniu trafia bezpośrednio do gruntu, o ile pozwalają na to warunki hydrogeologiczne.
We Wrocławiu coraz częściej spotyka się rozwiązania mieszane: na przykład parking biurowy – odprowadzenie do kanalizacji z dławieniem przepływu i małym ogrodem deszczowym, a parking osiedlowy – korytka zrzucające wodę na zieleń obniżoną i do skrzynek rozsączających.
Co sprawdzić: czy projekt jasno pokazuje, jaką strategię przyjęto; czy nie ma sprzeczności między opisem (np. „retencja”) a rysunkami (sztywne podłączenie wszystkiego do kanalizacji); czy przewidziano elementy podczyszczania przed infiltracją lub wpięciem do sieci.
Możliwości podłączenia do kanalizacji we Wrocławiu
Nie na każdej działce można swobodnie podłączyć parking do istniejącej kanalizacji deszczowej. Wrocław ma rozbudowaną, ale miejscami przeciążoną sieć, a gestor (zwykle MPWiK lub zarządca drogi) określa warunki przyłączenia.
Standardowa procedura składa się z kilku etapów:
krok 1: sprawdzenie, czy w pobliżu istnieje kanał deszczowy lub ogólnospławny o wolnej przepustowości,
krok 2: uzyskanie warunków technicznych – określają one dopuszczalny chwilowy odpływ, konieczność podczyszczania oraz sposób włączenia,
krok 3: dopasowanie systemu korytek, wpustów i zbiorników tak, by nie przekroczyć limitowanego odpływu (zwykle poprzez zastosowanie regulatora przepływu i zbiornika retencyjnego).
Częsty błąd: zaprojektowanie „pełnego” odwodnienia z założeniem, że sieć wszystko przyjmie, a dopiero na etapie uzgadniania wychodzi ograniczenie przepływu. Wtedy trzeba w pośpiechu doprojektowywać zbiorniki, co komplikuje układ parkingu.
Co sprawdzić: czy projekt odwodnienia uwzględnia wydane warunki techniczne przyłączenia; czy pokazano miejsce wpięcia do sieci; czy przewidziano urządzenia dławiące przepływ, jeśli inwestor ma taki wymóg.
Rozwiązania bezodpływowe i lokalna retencja
Tam, gdzie brak jest możliwości włączenia do kanalizacji lub jest ono zbyt kosztowne, pozostają rozwiązania bezodpływowe lub półbezodpływowe. Odwodnienie liniowe w takim układzie musi współpracować z elementami retencji i infiltracji.
Stosuje się najczęściej kombinację:
korytek kierujących wodę do ogrodów deszczowych – nieco obniżone, obsadzone roślinnością rabaty przy krawędzi parkingu,
skrzynek rozsączających – podziemnych modułów zlokalizowanych pod zielenią lub częścią parkingu,
muldy chłonnej – podłużnego obniżenia ze żwirowym drenażem, zbierającego wodę z kilku ciągów korytek.
Przykładowo, na obrzeżach Wrocławia przy małym zakładzie produkcyjnym woda z dwóch ciągów korytek trafia do studzienki z osadnikiem, a następnie grawitacyjnie do skrzynek rozsączających pod zielenią. System działa bez wpięcia do kanalizacji, pod warunkiem regularnego czyszczenia osadnika.
Co sprawdzić: czy bilans retencji (pojemność ogrodów deszczowych i skrzynek) jest policzony, a nie przyjęty „na oko”; czy korytka mają zaprojektowane przelewy awaryjne na wypadek przepełnienia retencji; czy przewidziano wygodny dostęp do osadników przed elementami infiltracyjnymi.

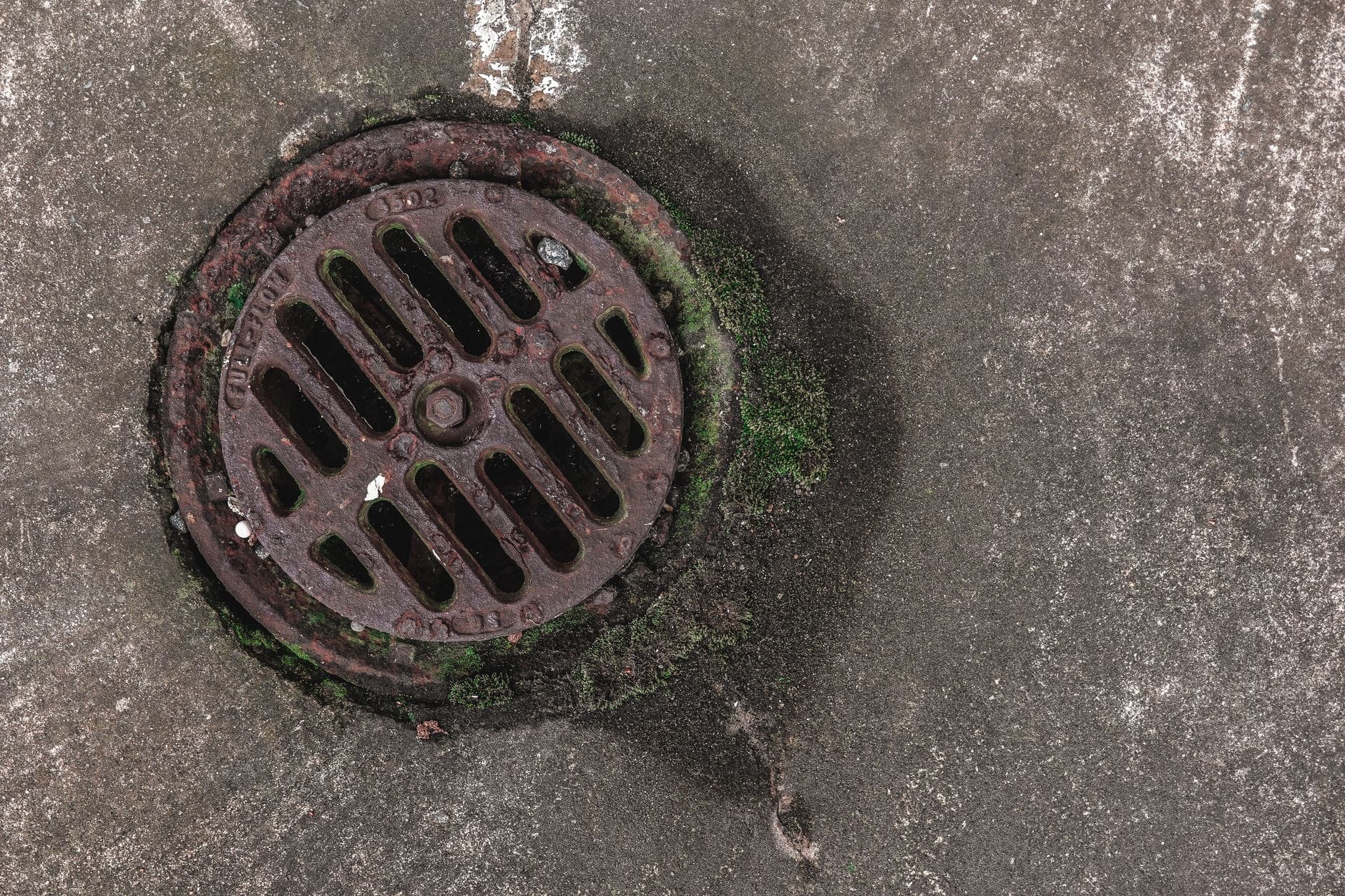

Źródło: Pexels | Autor: Magda Ehlers
Projektowanie układu korytek – krok 4
Wyznaczanie linii korytek w oparciu o spadki
Mając rozpoznane spadki terenu, funkcję parkingu i bilans wód, można przejść do wytyczenia linii korytek. Podstawowa zasada: korytka układa się w najniższych liniach spływu, równolegle do kierunku ruchu wody, a nie wyłącznie „po obrysie parkingu”.
krok 1: na planie zagospodarowania zaznacz linie spadku nawierzchni (izohipsy lub strzałki spadku),
krok 2: połącz najniższe punkty w logiczne linie zlewni – jedna linia korytka nie powinna zbierać wody z obszaru rozciągniętego zbyt szeroko,
krok 3: dopasuj przebieg korytek tak, by nie przecinały niepotrzebnie torów jazdy w miejscach intensywnych manewrów, a jednocześnie zabezpieczały elewacje budynków, zjazdy do garaży i przejścia piesze.
Błąd często spotykany we Wrocławiu przy modernizacji podwórek: projektant „owija” korytkami całą elewację kamienicy, ignorując naturalny spływ. Efekt – część korytek pracuje prawie na sucho, inne są przeciążone, a woda i tak gromadzi się w środku dziedzińca.
Co sprawdzić: czy linie korytek pokrywają się z najniższymi liniami spadku; czy każde korytko ma jasno wskazany kierunek spływu (strzałkami na rysunku); czy nie ma odcinków „pod górkę”, które w rzeczywistości będą stały w wodzie.
Długość ciągów i lokalizacja studzienek zbiorczych
Drugi kluczowy temat to maksymalna długość pojedynczego ciągu korytek bez przerwy w postaci studzienki zbiorczej lub rewizyjnej. Zbyt długie odcinki oznaczają trudności z czyszczeniem i ryzyko przepełnienia przy dużej ulewie.
Przy planowaniu długości przyjmij prostą logikę:
dla małych parkingów osiedlowych – krótsze ciągi, częstsze wpusty (łatwiejsze czyszczenie ręczne),
dla większych parkingów usługowych – dłuższe ciągi z regularnie rozmieszczonymi studzienkami technicznymi, dostępnymi dla wozu asenizacyjnego,
w terenach o dużym zaśmieceniu (drzewa liściaste, intensywny ruch pieszy) – rozrzedzenie długości odcinków między studzienkami kosztem większej liczby elementów.
Przyjmuje się orientacyjnie, że studzienka zbiorcza powinna pojawić się co kilkanaście–kilkadziesiąt metrów, ale decydujący jest bilans przepływu oraz możliwości utrzymania. W wąskich podwórkach śródmiejskich lepiej zastosować więcej mniejszych odcinków niż jeden ciąg biegnący od ściany do ściany.
Co sprawdzić: czy projekt nie przewiduje nierealnie długich ciągów bez punktu zrzutu; czy przy każdej studzience da się realnie podjechać samochodem serwisowym; czy są zaznaczone głębokości posadowienia wpustów w stosunku do korytek.
Strefy krytyczne: u podjazdów, przy wejściach i w sąsiedztwie budynków
Największa odpowiedzialność spoczywa na odwodnieniu w strefach, gdzie zalanie może spowodować realne szkody: przy drzwiach wejściowych, bramach garażowych, zejściach do piwnic, rampach rozładunkowych. Tu odwodnienie liniowe jest zwykle jedynym skutecznym zabezpieczeniem.
Projektując te miejsca:
krok 1: zaplanuj wyraźny spadek nawierzchni od budynku w stronę korytka – bez lokalnych „progów” tuż przy progu drzwi,
krok 2: umieść korytko w niewielkim odsunięciu od ściany (zwykle kilka–kilkanaście centymetrów), aby nie podcinać izolacji fundamentów,
krok 3: przewidź rezerwę przepustowości – korytko przy bramie garażowej powinno być w stanie przejąć wodę także z części sąsiedniej jezdni, nie tylko z samego zjazdu.
We Wrocławiu, w gęstej zabudowie śródmiejskiej, typowym zabezpieczeniem zejścia do piwnicy bywa korytko z rusztem stalowym, połączone ze studzienką z zaworem zwrotnym wobec kanalizacji ogólnospławnej. Pozwala to ograniczyć ryzyko cofki podczas silnych opadów.
Co sprawdzić: czy przy każdym zjeździe do garażu przewidziano korytko o odpowiedniej klasie obciążenia; czy odwodnienie nie koliduje z izolacją pionową budynku; czy przewidziano zabezpieczenie przeciwcofkowe, gdy zrzut odbywa się do kanału ogólnospławnego.
Dobór elementów systemu odwodnienia liniowego – krok 5
Klasa obciążenia i materiał korytek
Większość producentów oferuje korytka z tworzywa, betonu polimerowego lub betonu zbrojonego, w różnych klasach obciążenia (od A15 po F900). Wybór powinien wynikać wprost z analizy funkcji i natężenia ruchu.
Przy parkingach typowo wrocławskich można przyjąć takie zasady:
parkingi osiedlowe bez ciężkiego ruchu – korytka klasy B125 lub C250 w strefach ruchu pojazdów,
dojazdy serwisowe, trasy śmieciarek, dostaw – korytka klasy D400,
strefy przy rampach rozładunkowych, wjazdach do garaży podziemnych dużych obiektów – lokalnie nawet E600.
Materiał dobiera się dodatkowo pod kątem odporności na czynniki chemiczne (np. sól drogowa), stabilność wymiarową i sposób montażu. Beton polimerowy dobrze sprawdza się w ruchliwych parkingach komercyjnych, natomiast korytka tworzywowe są lżejsze i wygodniejsze przy małych inwestycjach osiedlowych.
Co sprawdzić: czy klasy obciążenia na rysunkach są spójne z rzeczywistymi trasami przejazdu cięższych pojazdów; czy w opisie technicznym określono materiał korytek i sposób ich posadowienia; czy nie pojawia się „miks” elementów różnych producentów bez uzasadnienia.
Dobór rusztów: bezpieczeństwo, trwałość i estetyka
Ruszt to element, z którym użytkownicy mają bezpośredni kontakt. Musi być bezpieczny dla pieszych, odporny na ruch pojazdów i jednocześnie łatwy w utrzymaniu. Przy wyborze rusztów dobrze jest przejść przez trzy pytania:
czy w strefie dominują piesi, czy pojazdy,
czy stosowane będą pługi śnieżne i ciężkie maszyny czyszczące,
czy inwestor ma konkretne wymagania estetyczne (np. kolor, wzór).
W strefach pieszych i przy wejściach do budynków lepiej sprawdzają się ruszty o mniejszych szczelinach, np. żeliwne lub stalowe o układzie podłużnym. Przy miejscach postojowych i jezdniach można wykorzystać ruszty kratowe o większych oczkach, o ile nie ma intensywnego ruchu pieszego.
Co sprawdzić: czy w strefach chodników przyjęto ruszty bezpieczne dla cienkich obcasów i lasek; czy ruszty są wyposażone w blokady przed podważeniem; czy w specyfikacji materiałowej uwzględniono klasę antypoślizgowości.
Elementy podczyszczające i zabezpieczające
Najczęściej zadawane pytania (FAQ)
Jak zaprojektować odwodnienie liniowe parkingu, żeby nie tworzyły się kałuże przy wejściach do budynku?
Krok 1: wyznacz newralgiczne miejsca – wejścia do klatek, windy zewnętrzne, dojścia do śmietników, miejsca wysiadania z auta, przejścia pieszo–jezdne. To tam woda nie może zalegać nawet przy silnym deszczu.
Krok 2: ustaw kierunki spływu nawierzchni tak, aby woda „uciekała” od wejść w stronę korytek. Zazwyczaj wymaga to zaprojektowania minimalnych spadków poprzecznych i wzdłużnych, podciągnięcia korytek bliżej stref wejściowych oraz precyzyjnego ustawienia rzędnych progów i krawężników.
Co sprawdzić: czy na rysunkach projektowych widać wyraźny spadek od drzwi do korytka; czy w pobliżu każdego wejścia znajduje się realny „adres” dla wody (korytko lub wpust), a nie tylko płaska kostka.
Jak dobrać przekroje korytek i liczbę wpustów przy opadach nawalnych we Wrocławiu?
Krok 1: przyjmij obliczeniowe natężenie deszczu z norm, ale dodaj bufor bezpieczeństwa dla opadów nawalnych częstych we Wrocławiu. Praktycznie oznacza to nieco większy przekrój korytek w głównych ciągach oraz gęstsze rozmieszczenie wpustów.
Krok 2: unikaj zbyt długich odcinków korytek bez wpustów pośrednich. Przy ulewie woda nie ma czasu „dojechać” kilkudziesięciu metrów do jednego punktu – zaczyna się przelewać przez ruszty. Lepsze są krótsze ciągi z kilkoma wpustami niż jeden długi odcinek z jednym odpływem.
Co sprawdzić: czy projektant podał maksymalne długości ciągów między wpustami; czy przekroje głównych korytek są większe tam, gdzie spływa więcej wody (np. z dachów sąsiednich budynków) niż na obrzeżach parkingu.
Jak uwzględnić wysoki poziom wód gruntowych i słabą chłonność gruntu we Wrocławiu?
Krok 1: sprawdź warunki gruntowo–wodne – dokumentację geotechniczną lub chociaż lokalne doświadczenia (gliny, pyły, wysoka woda gruntowa). Przy gruntach spoistych nie opieraj systemu wyłącznie na rozsączaniu podziemnym w skrzynkach.
Krok 2: zaplanuj połączenie odwodnienia liniowego z retencją powierzchniową: obniżone zieleńce, muldy chłonne, ogrody deszczowe. Parking odprowadza wodę korytkami do kanałów, a te kierują nadmiar do zbiorników lub nieco niżej położonych terenów zielonych, zamiast „pchać” wszystko na siłę do kanalizacji.
Co sprawdzić: czy projekt przewiduje miejsce na retencję na działce; czy jest pokazane, co się dzieje z wodą po wyjściu z rurociągów – konkretny zbiornik, mulda, rów, a nie ogólne „do kanalizacji”.
Jak zaprojektować odwodnienie liniowe, żeby nie uszkodzić go podczas odśnieżania pługiem?
Krok 1: dobierz ruszty o odpowiedniej klasie obciążenia i konstrukcji – z niskim ryzykiem zaczepiania przez lemiesz (bez wystających elementów, o odpowiedniej szerokości i mocowaniu śrubowym lub zatrzaskowym). To szczególnie ważne na parkingach obsługiwanych cięższym sprzętem.
Krok 2: dopasuj posadowienie korytek do nawierzchni. Górna krawędź rusztu powinna być na tym samym poziomie co kostka lub asfalt, ewentualnie minimalnie poniżej. Zbyt wystające ruszty są pierwszym kandydatem do „skoszenia” przez pług, a zbyt głębokie powodują, że pług zostawia na nich bryły lodu.
Co sprawdzić: czy w opisie technicznym jest mowa o sposobie odśnieżania; czy detale konstrukcyjne pokazują różnicę wysokości między rusztem a nawierzchnią oraz sposób jego kotwienia.
Jak połączyć odwodnienie liniowe parkingu z kanalizacją deszczową i retencją, żeby nie zalewało sąsiadów?
Krok 1: policz nie tylko wodę z samego parkingu, ale też dopływ z dachów, chodników i sąsiednich utwardzonych powierzchni. W gęstej zabudowie Wrocławia często bywa tak, że część wody „ucieka” z sąsiednich działek na nowo utwardzany teren.
Krok 2: zaprojektuj ograniczenie odpływu do kanalizacji (np. przepustowość na kryzę) oraz element retencyjny na działce. Dzięki temu przy ulewie część wody jest chwilowo zatrzymywana u inwestora, a nie w całości przerzucana do wspólnej kanalizacji, która i tak jest przeciążona.
Co sprawdzić: czy projekt zawiera uzgodnienie z gestorami sieci (maksymalne natężenie odpływu); czy są pokazane awaryjne kierunki spływu powierzchniowego – tak, aby woda w sytuacji ekstremalnej płynęła np. na tereny zielone, a nie do piwnic albo na działkę sąsiada.
Jakie są najczęstsze błędy przy projektowaniu odwodnienia liniowego parkingu?
Najczęstsze problemy wynikają z założeń „na papierze” bez odniesienia do rzeczywistości na budowie. To przede wszystkim: zbyt małe spadki, lokalne „garby” w podbudowie, odwrócone spadki przy korytkach, zbyt rzadko rozmieszczone wpusty oraz brak studzienek rewizyjnych pozwalających na czyszczenie instalacji.
Drugą grupą błędów jest ignorowanie dopływu wody z zewnątrz – z dachów, sąsiednich ulic, chodników miejskich. System liczony tylko od powierzchni parkingu działa poprawnie do pierwszej większej ulewy, przy której cała dodatkowa woda nie ma gdzie się podziać.
Co sprawdzić: czy projektant przeanalizował teren „oczami wody” – skąd może spływać woda, co się stanie przy zatkanym wpuscie, gdzie popłynie woda, gdy kanalizacja się cofnie. Dobrze przygotowany projekt powinien mieć taką „negatywną” analizę choć w formie opisowej.
Jak określić swoje wymagania wobec odwodnienia liniowego przed rozmową z projektantem?
Krok 1: zrób prostą listę miejsc, gdzie absolutnie nie akceptujesz wody (wejścia, bramy, dojścia do śmietników, miejsca dostaw). Krok 2: ustal, jak będzie wyglądała zimowa obsługa parkingu – czy wjeżdża pług, jak często, jakim sprzętem.
Krok 3: zdecyduj, czy dopuszczasz krótkotrwałe, płytkie zastoiny przy deszczach ekstremalnych oraz czy chcesz wprowadzić elementy zieleni retencyjnej. Na końcu oszacuj, jak często możesz zamykać miejsca postojowe na potrzeby serwisu i czyszczenia korytek.
